1SN MULTIFLEX

Рукава высокого давления VERSO 1SN Multiflex — универсальные гидравлические рукава стандартного класса (EN 853 1SN), рассчитанные на интенсивную эксплуатацию в машиностроении, строительной и дорожной технике, сельском хозяйстве и сервисных системах. Лёгкая и гибкая конструкция Multiflex обеспечивает малый радиус изгиба при сохранении прочности каркаса, что упрощает монтаж в стеснённых узлах. В описании ниже разобраны варианты резьбовых соединений BSP/NPT/метрика, типовые диаметры DN и рабочие давления, а также совместимые муфты и переходники для надёжных соединений.

Где применяются рукава VERSO 1SN Multiflex

Гидравлические рукава 1SN предназначены для рабочих сред на базе минеральных масел, допустимы био-масла и некоторые синтетические составы при соблюдении температурных ограничений. В машиностроении и спецтехнике они используются в контурах подъёма/опускания, поворота, хода и навесного оборудования. Для строительной техники это линии давления и обратки, пневмолинии вспомогательных приводов, сервисные контуры 20–30 бар и участки с требованиями к повышенной гибкости.

Для трубопроводов с британской резьбой доступны прямые и угловые решения: BSPT тип C, прямые BSPT, а также угловые BSP 90° для компактной подвязки рукава.

Промышленность и нефтегаз

В нефтегазовой отрасли рукава высокого давления VERSO 1SN применяются в станциях опрессовки, на агрегатах для перекачки и фильтрации масла, в сервисе гидравлики бурового оборудования. Для усиленных спиральных линий и тяжёлых нагрузок доступны совместимые серии муфт: муфты 4SP/4SH и варианты 4SP/4SH, а для сверхвысоких давлений — решения ParLock R13/R35 и Interlock R13/R15.

Для холодного климата и мобильной техники пригодятся рукава-аналогии с расширенным диапазоном температур, например 2SC HyperCold −55 °C в качестве альтернативы на обратных линиях.

Конструкция и стандарты: ISO / DIN / SAE

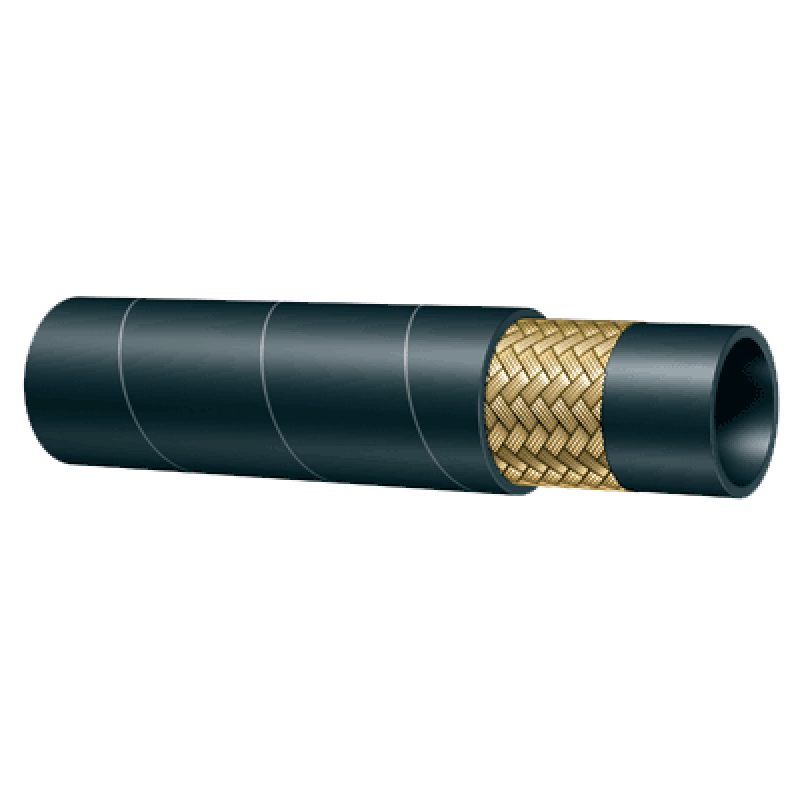

Типовая многослойная структура 1SN: маслостойкая внутренняя обкладка, однослойная стальная оплётка и защитная внешняя резина с устойчивостью к истиранию и озону. Серия соответствует ISO/DIN для 1SN и перекрывает требования SAE по диапазону давлений. Для быстрого монтажа доступны прямые и переходные резьбы BSP, NPT, UNF/UN, а также метрические исполнения с конусным/плоскостным уплотнением.

Часто применяемые элементы под присоединения: прямые BSP, BSP тип E, BSP SH, а также UNF T-образные для разводки контуров.

Резьбы и типовые фитинги

В гидросистемах встречаются разные стандарты соединений. Для быстрого подбора используйте прямые, угловые и проходные элементы — например, проходные соединения или защитные заглушки для консервации линий. Для фланцевых соединений полезны комплекты SF-3000 и полуфланцы SF-3000.

Под популярные серии рукавов доступны соответствующие обжимные муфты: муфты под 2SN, обжим 4SP/4SH. Для агрессивных условий — ParLock и Interlock.

Подбор по давлению и среде

Ключевые параметры: рабочее давление (bar/psi), диаметр DN, минимальный радиус изгиба, температура. Для сервисных линий пневматики и вспомогательных цепей подходят решения 10–30 бар (100–435 psi), для силовых контуров выбираются значения из таблицы. Важно учитывать тип масла, наличие абразива и импульсные нагрузки.

Для низкотемпературных условий и мобильных узлов возможны альтернативы в термопластике R7/R8, а для изнашиваемых участков — добавление защитных кожухов и фланцевых комплектов SF-3000.

Монтаж и обжим

Используйте совместимые муфты и корректные матрицы обжима. Для проверок герметичности предусмотрены вентили и быстросъёмы, например элементы серии VR. Под прямые и конусные седла подберите подходящий тип уплотнения, избегайте перекоса при сборке, выдерживайте момент затяжки.

Дополнительные решения для прямых BSP и адаптеров доступны в разделах BSP тип E и BSP SH. Для расширения линий используйте проходные соединения.

Эксплуатация и обслуживание

Планируйте регламентные осмотры: проверяйте следы истирания, вздутия, утечки в зонах фитингов. Защитные элементы, такие как полуфланцы SF-3000, уменьшают риски при вибрации. На склад удобно держать набор заглушек для консервации и прямые резьбовые позиции BSP для аварийного ремонта.

Если требуется совместимость с другими сериями рукавов или переход на иные стандарты, обратите внимание на соответствующие муфты 4SP/4SH и специализированные комплекты Interlock. Для отдельных задач в термопластике можно рассмотреть линейку POWERMASTER.

Ключевые преимущества VERSO 1SN Multiflex

• Гибкость и малый радиус изгиба — удобен в узких зонах монтажа.
• Широкая номенклатура резьбовых соединений: BSP, NPT, UNF/UN, метрические.
• Совместимость с распространёнными муфтами и фланцами: SF-3000, 4SP/4SH, ParLock.
• Устойчивость к маслам, озону и истиранию; надёжность в циклических нагрузках.

1. Определите рабочее давление и температуру среды (bar/psi, °C).
2. Выберите DN по пропускной способности и допустимому радиусу изгиба.
3. Подберите стандарт резьбы (BSP/NPT/UNF/метрика) и тип уплотнения.
4. Согласуйте муфту/гильзу под конкретную серию рукава.
5. Проведите опрессовку и контроль после обжима; установите защиту в местах трения.
