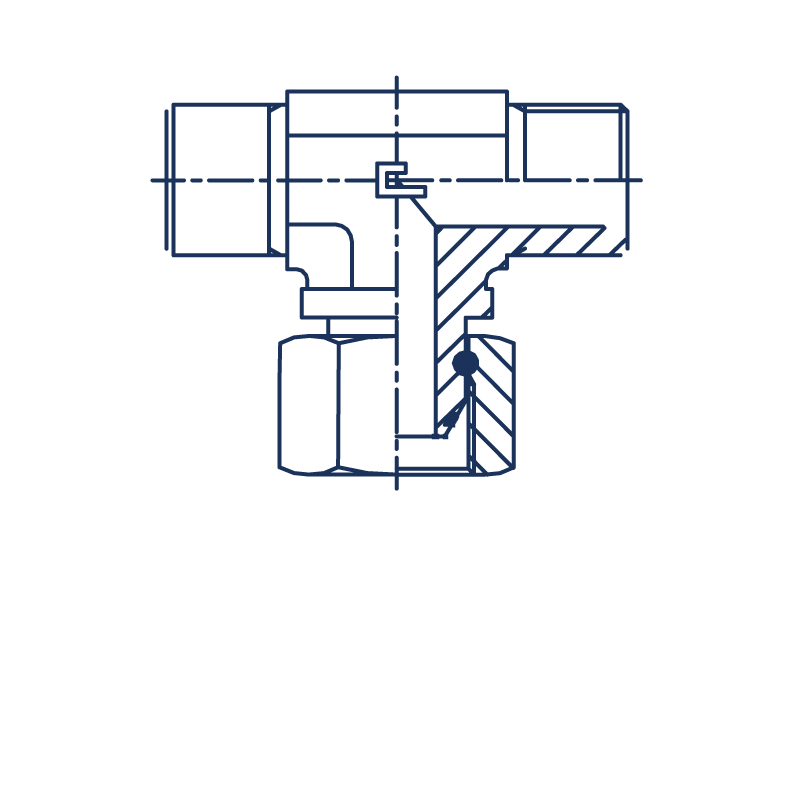

T-образные BSP с накладной гайкой

Проходные соединения штуцер-гайка PF для Т-образных BSP представляют собой высокоэффективные компоненты для создания разветвленных магистралей в гидравлических и пневматических системах. Эти Т-образные соединения BSP с накидной гайкой обеспечивают надежное тройниковое подключение, позволяя отводить рабочую среду под углом 90 градусов от основной линии. Конструкция на основе резьбы BSP и конического уплотнения гарантирует герметичность в условиях высокого рабочего давления до 20 бар (300 psi), что делает их востребованными в промышленных приложениях, от водоснабжения и отопления до сложных гидравлических контуров и пневматических систем.

Конструктивные особенности и преимущества Т-образных проходных соединений

Ключевым элементом данных проходных фитингов PF является их Т-образная конфигурация, которая позволяет создавать надежные разветвления в трубопроводах. Конструкция включает в себя штуцер с резьбой BSP и накидную гайку, которая обеспечивает быстрый и надежный монтаж без необходимости вращения самого фитинга. Это особенно критично в стесненных условиях монтажа. Уплотнение по конической поверхности (угол конуса 60 градусов) обеспечивает высокую герметичность соединения, исключая протечки даже при вибрациях и перепадах температур.

Данные трубные соединения PF изготавливаются в соответствии с международными стандартами, такими как ISO и DIN, что гарантирует их совместимость и взаимозаменяемость. Широкий диапазон размеров DN позволяет подобрать оптимальное решение для магистралей различного диаметра. Прочные материалы изготовления и качественная обработка резьбы обеспечивают длительный срок службы даже в условиях агрессивных сред и циклических нагрузок, характерных для промышленных соединений PF.

Сравнение резьбовых стандартов и типовые применения

При выборе проходных адаптеров критически важно понимать различия между типами резьб. Помимо доминирующей в данном случае резьбы BSP, на рынке широко представлены фитинги с резьбой NPT и метрической резьбой. Резьбовые соединения BSP отличаются цилиндрическим или коническим профилем и углом профиля 55 градусов, в то время как NPT имеет угол 60 градусов и коническую форму, что требует использования герметиков. Метрическая резьба распространена в оборудовании европейского производства.

Для обеспечения корректного монтажа и герметичности необходимо использовать фитинги и компоненты, соответствующие одному стандарту. Использование переходников PF или адаптеров PF позволяет стыковать системы с различными типами резьб, например, при интеграции нового оборудования в существующую инфраструктуру. Наш ассортимент включает такие решения, как адаптеры JIS Metric для работы с техникой азиатского производства.

Технические параметры и рабочие характеристики

Основными параметрами для выбора Т-образных фитингов являются номинальный диаметр (DN), тип резьбы и максимальное рабочее давление. Эти проходные соединения рассчитаны на устойчивую работу в системах с давлением до 20 бар (300 psi), что покрывает потребности большинства стандартных гидравлических и пневматических систем. Важно учитывать, что фактическое рабочее давление может зависеть от материала труб, температуры рабочей среды и типа уплотнения.

Для создания комплексных систем помимо проходных соединений штуцер-гайка PF могут потребоваться и другие типы фитингов. Например, L-образные соединения BSP идеальны для изменения направления потока на 90 градусов, а угловые соединения 45° BSP позволяют выполнять более плавные повороты, снижая гидравлические потери.

Монтаж и обеспечение герметичности соединений

Правильный монтаж – залог долговечной и безаварийной работы любого резьбового соединения. Перед сборкой необходимо визуально проверить фитинги и резьбу на отсутствие повреждений и загрязнений. Для соединений с уплотнением по конической поверхности (как в случае с фитингами PF) дополнительное уплотнение обычно не требуется, так как герметичность достигается за счет контакта металлических поверхностей. Однако для дополнительной гарантии на статические соединения может наноситься небольшое количество герметика, совместимого с рабочей средой.

Затяжку накидной гайки для труб следует производить с соблюдением рекомендуемого момента, чтобы избежать повреждения резьбы или деформации уплотнительных поверхностей. Использование динамометрического ключа является наилучшей практикой. После монтажа обязательным является проведение опрессовки системы для проверки герметичности всех штуцерных соединений под рабочим давлением.

Области применения в промышленности и оборудовании

Т-образные проходные соединения BSP находят широкое применение в различных отраслях благодаря своей надежности и универсальности. В гидравлических системах станков, прессов и мобильной техники они используются для подключения дополнительных линий управления, слива или манометров. В пневматических системах производства эти фитинги позволяют эффективно разводить сжатый воздух к нескольким потребителям от одной магистрали.

Системы водоснабжения и отопления – еще одна важная область, где востребованы данные трубные соединения. Они применяются для создания ответвлений в коллекторах, подключения радиаторов или создания обводных линий. Высокая стойкость к коррозии и перепадам температур делает их идеальным выбором для таких задач. Для специфических применений, например, в системах с повышенными требования к компактности, могут использоваться другие конфигурации, такие как L-образные соединения NPT или L-образные соединения BSP тип G.

• Гидравлика и пневматика: Станки, промышленные роботы, прессовое оборудование.
• Энергетика: Подключение контрольно-измерительных приборов (КИП) в трубопроводах.
• Химическая промышленность: Разводка трубопроводов для подачи реагентов (с учетом химической стойкости материалов).
• Транспортное машиностроение: Топливные и масляные системы, системы охлаждения.
• Водоподготовка и отопление: Коллекторы, узлы обвязки котлов, подключение теплообменников.

Таким образом, проходные соединения штуцер-гайка PF для Т-образных BSP являются незаменимым элементом для построения сложных и разветвленных трубных систем. Их надежность, соответствие международным стандартам и удобство монтажа делают их оптимальным выбором для ответственных применений в гидравлике, пневматике и других инженерных системах. Для комплектации систем также доступны муфты резьбовые и соединения с углом конуса 24 градуса, позволяющие создавать надежные и герметичные контуры любой сложности.
