Муфты 4SP/4SH с зачисткой

Муфты обжимные 4SP/4SH с зачисткой — это профессиональные фитинги (фитинг — присоединительный элемент для соединения РВД) для тяжёлых спиральных рукавов высокого давления, которые работают с маслом, гидравлической жидкостью, водой и иногда с агрессивными средами, когда требуется идеальное прилегание и стабильное удержание обжима. В этой категории собраны решения для РВД стандартов EN 856 4SP и 4SH (это типы тяжёлых спиральных рукавов для высокого/экстравысокого давления), совместимые с промышленными и мобильными установками.

Зачем нужна зачистка при опрессовке 4SP/4SH

Спиральные рукава 4SP и 4SH имеют многослойное металлическое армирование и сравнительно толстую внешнюю резину. Перед обжимом её снимают (зачищают) на заданную длину — это нужно, чтобы муфта (обжимной фитинг) села непосредственно на армирующий слой и дала точный диаметр, сохранив пропускную способность и давление без «ползучести» в зоне обжима.

Такие муфты обжимные подходят для: профессиональных РВД, монтажей на экскаваторах, дорожной и сельхозтехнике, гидростанциях, прессах, подъёмниках, а также для подключения к резьбам BSP, NPT, SAE (это международные резьбовые стандарты для гидравлики), когда требуется стабильность под 350–450 bar и выше.

• точный обжим под конструкции 4SP/4SH;
• совместимость с муфтами Tieffe и аналогичными системами;
• работа в паре с прямыми, угловыми, поворотными и фланцевыми соединениями;
• поддержка резьб BSP, NPT, UNF, метрика;
• применение в гидравлике, пневмо-гидроинструменте и спецтехнике.

Конструкция и линейка профессиональных муфт

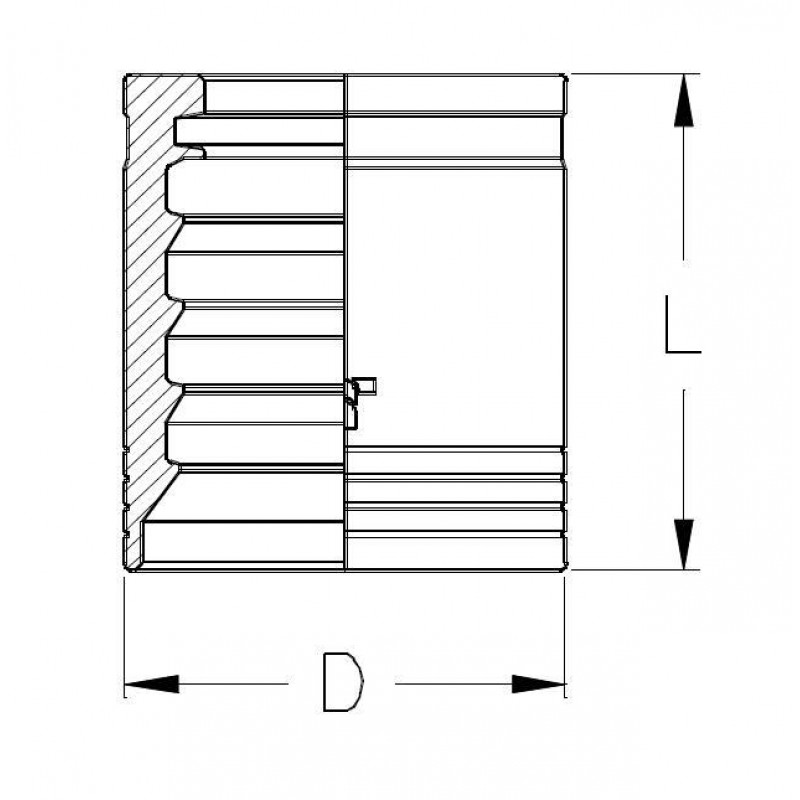

Базовая конструкция включает цилиндрическую часть с накаткой под обжим, зону посадки на зачищенный рукав, переход на нужную резьбу или на хвостовик. Производитель Tieffe и совместимые бренды держат линейки под ISO, DIN, SAE (стандарты — это наборы размеров и уплотнений для унификации РВД), чтобы один и тот же шланг можно было подключить к разным типам техники. Для монтажа к BSP используйте, например, комплект прямых BSP c уплотнением Е, а для нестандартных узлов — регулируемые ввертные элементы.

Если требуется фланцевое соединение, обратите внимание на серию interlock — она даёт дополнительную защиту корда. На сайте есть позиция SF 6000 Interlock, которая хорошо стыкуется с тяжелыми рукавами и подходит под высокие импульсные нагрузки.

Совместимость по стандартам и резьбам

При проектировании линии полезно сразу разложить, какие у вас резьбы на оборудовании и какие фитинги для РВД (фитинг — конечный присоединительный элемент) вы будете использовать. Ниже — базовая таблица соответствий по резьбам и типовым областям применения. Здесь же укажем переходы на ISO A/B — они нужны, когда линия должна быстро разъединяться.

Для фланцевых подключений и работ с насосами/гидромоторами можно взять полуфланцы 3000, а при необходимости — переход на плоское уплотнение или спецсоединения Verso (смотреть Verso).

Подбор муфты по диаметру DN и давлению

Муфты для РВД 4SP и 4SH подбирают в первую очередь по внешнему диаметру зачищенного рукава и по требуемому рабочему давлению (bar/psi — это единицы измерения давления). Ниже — ориентир для типовых диаметров. Для рукавов с дополнительной наружной защитой (спираль ПВХ, текстиль, пружина) обжим делают только после удаления защитного слоя.

Если вы используете парлок-систему или рукав повышенной стойкости, посмотрите специализированную ветку 4SP H31 EN856 Parlock — такие линии требуют согласованной муфты и кривизны.

Сопутствующая арматура и переходы

Для сборки полноценной гидролинии к муфтам 4SP/4SH с зачисткой часто добавляют поворотные и соединительные элементы. Например, соединение с накидной гайкой с накидной гайкой используют для быстрого монтажа на распределитель; через угол конуса 60° подключают к оборудованию с коническими портами; при необходимости аналогов по брендам — есть позиция Vitillo и крупный блок по Alfagomma. Если линия должна разъединяться под давлением — смотрите ISO A/B (ISO A).

Для регулировки положения рукава на месте монтажа есть ввертные регулируемые штуцера — основной раздел мы уже дали в чипсах, дополнительно можно посмотреть исполнение FR 1178-02. А если нужен переход на другую систему фланцев — используйте полуфланцы или interlock.

• Verso — для сложных переходов;
• полуфланец 3000 — для тяжёлых линий;
• муфты 1SC — если в системе есть шланги другого типа.

Применение в промышленности и спецтехнике

Муфты для РВД 4SP/4SH с зачисткой используют в стационарной гидравлике (станки, пресса, металлургия), в мобильной строительной технике (катки, экскаваторы, подъёмники), на сельхозмашинах и коммунальной технике. Они подходят для масла, ПЖ, гидравлических жидкостей, частично — для воды и газа (при условии верного уплотнения и соответствующего рукава), а также для агрессивных сред при выборе правильных материалов.

Чтобы связать обжимную часть с другим типом оборудования, можно применить также резьбовые фитинги NPT/DIN/SAE, а при необходимости — блоки проходных соединений (штуцер/штуцер) или дополнительные элементы уплотнения (гайки и врезные кольца).

1. гидростанции и прессовое оборудование;
2. дорожно-строительная техника и крановые установки;
3. аграрные машины, лесное оборудование;
4. сервис и ремонт РВД на базе ISO A/B;
5. системы с фланцевыми подключениями и interlock.
