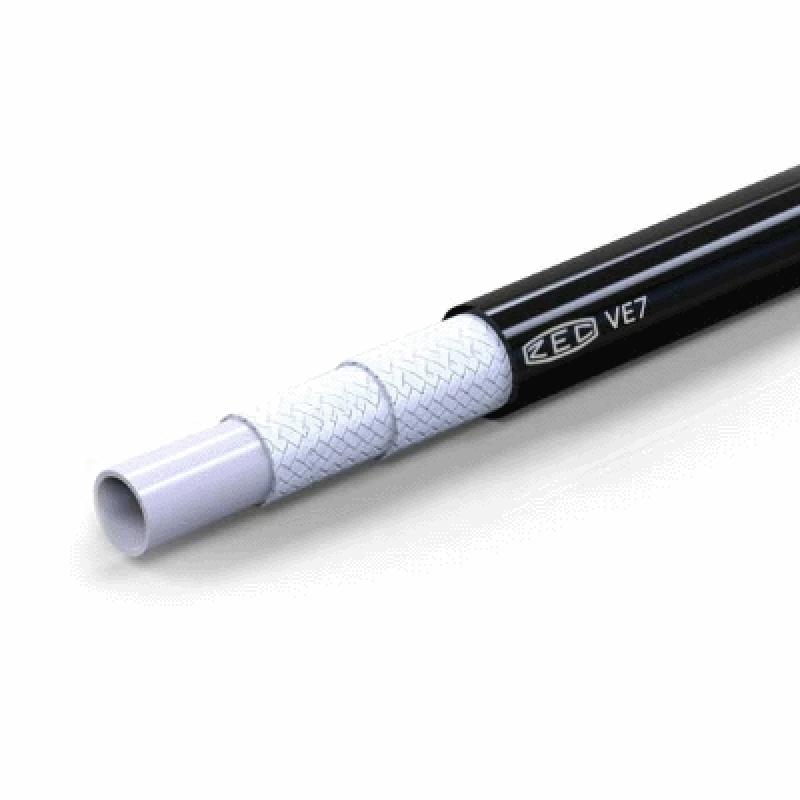

Термопластиковые рукава VE7 для жидкостей и неагрессивных газов

Термопластиковые рукава VE для красок, спирта и неагрессивных газов — это гибкие шланги из термопластика (полимерный материал, который выдерживает давление и влияние среды), рассчитанные на подачу лакокрасочных материалов, спиртовых составов, растворителей и технологических жидкостей в цехах, на линиях покраски и в сервисных установках. Они требуются там, где нужна устойчивость к химическим веществам, малый вес и аккуратная прокладка трассы без перегибов.

Где применяются термопластиковые рукава VE

Основная зона применения — системы дозированной подачи красок, эмалей и растворителей, где необходимо чистое внутреннее покрытие и минимальное «залипание» материала. Такие термопластиковые рукава для красок и растворителей подходят для работы с неагрессивными химикатами (без сильной кислотности/щелочности), спиртами, спиртовыми растворами и газами технического назначения.

Для узлов, где требуется разъемное подключение, можно использовать обжимные элементы и быстросъемы, в том числе решения типа быстросъем BEL-SH, которые позволяют не нарушать целостность рукава при сервисе.

Если в одной линии нужно совместить гибкие термопластиковые рукава и отрезки гидравлических линий, допустимо применять унифицированные изделия вроде гидравлических рукавов 4SP — так вы получите устойчивость к высокому давлению в одном сегменте и гибкость в другом.

Материалы и стойкость к средам

Базовый термопластик, из которого выполняются эти рукава, подбирается под лакокрасочные материалы и растворители, поэтому рукава VE для спирта и неагрессивных газов уверенно работают в диапазоне давлений до 10 bar (рабочее давление, подходящее для окрасочных и распределительных линий) и до 150 psi (американская система). При подборе фитингов стоит учитывать тип резьбы — на сайте доступны BSP, метрические, UNF и NPT решения.

Для участков с частым подключением пистолетов или насосов обратите внимание на линию INTEVA — она хорошо встает на рукава малого диаметра и не перегружает гибкую магистраль.

Если трасса совмещает разные диаметры DN или вам нужно подключить старый окрасочный пост, можно поставить рукава через адаптированный участок 2SN и дальше вывести на необходимую резьбу.

Соответствие резьб и типовых фитингов

Чтобы подключить термопластиковые рукава VE к уже существующей распределительной сети, используйте прямые и угловые фитинги BSP, метрические переходы и адаптеры под NPT. Ниже — небольшая таблица для ориентирования.

Гибкость, радиус изгиба и подбор DN

Термопластиковые рукава VE для промышленных жидкостей часто тянут по рамам, в кабельных каналах и через дверные технологические проемы. Поэтому критичен минимальный радиус изгиба — именно он определяет, не «пережмете» ли вы магистраль. Для ориентира используйте таблицу.

Если в магистраль нужно добавить боковой отвод на манометр, пистолет или дополнительный бак, используйте распределительные узлы типа крестовых BSP или Т-образные решения на базе UNF.

Адаптация к гидравлическим и комбинированным линиям

В окрасочном и химическом производстве часто одна рампа обслуживает сразу разные потребители: один берет растворитель, другой — воду под давлением, третий — технический газ. Чтобы не собирать три разные линии, можно выровнять стандарты через прямые BSP (прямые BSP) и затем вывести нужное ответвление. Для стыковки с гидравлическими участками применяют базовые серии BASIC-класса.

Если в линии появляется высокое давление или импульсная нагрузка, точечно ставят изделия класса R15 или даже специальные комплекты Powerpac 2SNK, а сами термопластиковые рукава используют только как гибкие подводы.

Для поворота или подвода к оборудованию с метрической резьбой на корпусе удобно применять элементы из серии угловых 90° метрических и универсальные угловые 45°, которые не создают лишних напряжений.

Разводка и сервис

При необходимости сделать компактную коллекторную группу под окрасочный участок можно использовать Т-образные элементы UNF (Т-образные UNF) — они хорошо держат небольшое давление и не требуют сложного уплотнения.

Для периодического обслуживания и смены шлангов на стенде допускается комбинировать VE-рукава с участками из серии BEL-SH, особенно если у вас много подключаемых пистолетов, краскопультов и емкостей.
