Прямые BSP с накидной гайкой

Прямые BSP соединения (BSP — британская трубная резьба, нужна для герметичных разъемных стыков в трубных и шланговых линиях) с накидной гайкой PF — это удобный способ быстро собрать или обслужить трубную систему без сварки и без разборки соседних участков. Такой тип фитинга особенно востребован в гидравлике, пневматике, водоснабжении, на линиях с рабочим давлением до 16 бар и выше при правильном подборе металла и уплотнения.

Что представляют собой прямые BSP соединения с накидной гайкой PF

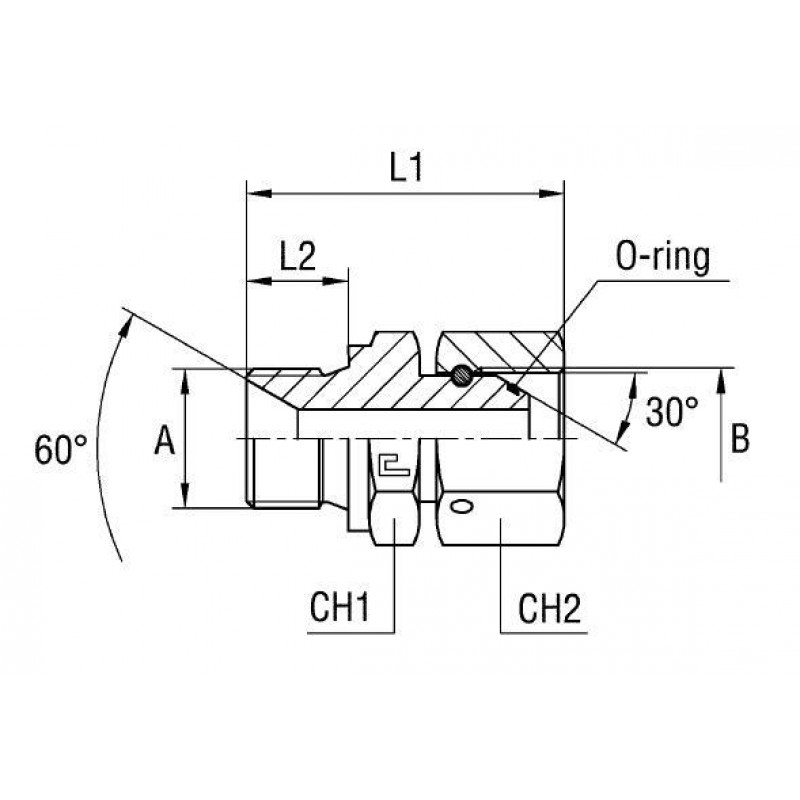

В основе таких соединений — штуцерная часть с наружной резьбой BSP и накидная гайка PF (PF — резьбовое присоединение с посадкой под уплотнение, нужно для быстрой контргайки и фиксации). Гайка навинчивается на корпус ответного элемента и прижимает уплотнительную кромку под углом 60 градусов (угол конуса 60 град — это стандартный конус BS-5200, нужен для надежного прижатия при умеренных давлениях). За счёт этого соединение штуцер-гайка получается разборным, но при этом устойчивым к вибрациям и небольшим перекосам.

Ключевые запросы для этой категории: прямые BSP соединения, накидная гайка PF, резьбовые соединения BSP, проходные соединения BSP, соединения для трубных систем, фитинги BSP, адаптеры с накидной гайкой. Их можно использовать для сборки линий с металлическими и термопластиковыми рукавами, а также с гибкими шлангами в связке с переходами на ORFS (ORFS — плоское уплотнение, нужно для высоких давлений и отсутствия поворота) и JIC/SAE.

Конструкция и материалы

Стандартное исполнение — сталь с гальваническим покрытием (для коррозионной стойкости), но для агрессивных сред и морской техники доступна нержавеющая сталь. Уплотнение может быть тип G или S, как в близких по конструкции позициях из раздела прямых BSP. Для сравнения можно посмотреть варианты с уплотнением S, если требуется повышенная герметичность.

По геометрии фитинг рассчитан на минимальный строительный размер: он ставится в плотные гребёнки, на распределительные блоки, в ниши машин. При необходимости линию можно перевести на угловые элементы — например, на угловые 90-градусные решения или на специальные BSP-углы.

Где применяются проходные соединения штуцер-гайка

Основные области: стационарные и мобильные гидросистемы, пневматические линии, технологические трубопроводы с маслом, водой, слабой химией, красками и растворителями. Для последнего сегмента хорошо подходят специальные шланги и рукава, в том числе термопластиковые рукава VE8, которые можно состыковать через BSP-адаптер.

Если в системе уже есть BSP-углы и нужно просто сделать прямой участок — берётся прямое соединение с накидной гайкой PF. Если же требуется повернуть линию, можно взять специализированные решения из подборки угловых BSP 90 градусов с гайкой или универсальный вариант из линейки BSP тип G.

Совместимость, переходы и стандарты

Прямые BSP соединения легко встраиваются в смешанные системы, где одновременно применяются SAE и DIN. В таком случае используют переходы на SAE J512/J513 — см. подробную номенклатуру в разделе SAE J512/J513. Для разветвлений и подключения приборов могут понадобиться ввертные элементы — аналогичные по резьбе можно найти в группе штуцера ввертные F.

Если в проекте заявлены внутренние BSP-резьбы или требуется операция переборки — подойдёт смежный ассортимент, например переборочные BSP с уплотнением E или прямые соединения с внутренней резьбой BSP.

Подбор по диаметру и типу рукава

При выборе важно сразу определить, какой рукав или труба будут присоединяться. Для классической гидравлики подойдут термопластиковые шланги из раздела R7/R8, а для высоконагруженных линий — изделия, рассчитанные на спиральные муфты и интерлок, например муфты R13/R15 Interlock или шланги группы R13. Под них берут соответствующие BSP-адаптеры, чтобы не нарушать пропускную способность.

Если система комбинированная, и один участок собран на метрических DKM 60, а другой на британской резьбе, выручат переходные прямые из категории метрика DKM 60. А для специализированной техники Komatsu удобно использовать готовые решения Komatsu SF 3000.

Сопутствующие позиции и заглушки

При монтаже часто нужны сервисные элементы: защитные колпачки и глухие заглушки для блокировки потока. В каталоге есть и пластиковые, и металлические варианты — посмотрите заглушки для БРС и альтернативные заглушки второго типа. Они помогают держать резьбу BSP в чистоте при транспортировке и консервации.

Для энергетических и силовых линий, где требуется повышенная стойкость к давлению и ресурсным нагрузкам, можно подобрать компоненты из серии Powermaster, а также собрать угловые участки через угол 45 BSP. В отдельных случаях потребуется промежуточный элемент типа I — для разворота и стыковки с коллектором.

Альтернативы и развитие системы

Если в будущем планируется апгрейд гидросистемы и переход на плоское уплотнение, уже сейчас можно предусмотреть переходные элементы к серии ORFS G. Для модернизации шлангов используется комплекс аксессуаров, в том числе под спиральные рукава и под высокую цикличность.

При работе с агрессивными средами и растворителями дополнительно стоит смотреть на шланги из раздела VE8 и на соответствующие заглушки — это упростит опорожнение и консервацию.
