4SH Высокое Давление

Рукава высокого давления DUNLOP HIFLEX 4SH — это профессиональные гидравлические рукава (гибкие трубопроводы для передачи рабочей жидкости под давлением), рассчитанные на тяжёлые режимы в строительной, дорожной, сельскохозяйственной, нефтегазовой и промышленной технике. Они подходят для работы с маслом, гидравлическими жидкостями и совместимыми средами, когда требуется стабильное давление, запас по прочности и поддержка международных норм (ISO — международный стандарт, DIN — немецкий стандарт, SAE — американский стандарт).

Назначение и область применения профессиональных рукавов DUNLOP HIFLEX 4SH

Линия DUNLOP HIFLEX 4SH создавалась для машин и установок, где по техпроцессу возникают давления 330–420 бар (рабочих) и важен ресурс на импульсные нагрузки. Такие рукава высокого давления устойчивы к изгибам, вибрациям и кратковременным пикам, поэтому их ставят на экскаваторы, погрузчики, буровые установки, насосные станции, прессовое и дорожностроительное оборудование.

За счёт комбинирования рукава DUNLOP с подходящими фитингами (резьба BSP — британский трубный стандарт, NPT — коническая американская резьба, метрическая резьба ISO) можно быстро собрать готовые гидролинии для стационарных и мобильных машин. По необходимости контур дополняют быстросъёмами IMM или поворотными элементами.

Конструкция, стандарты и совместимость

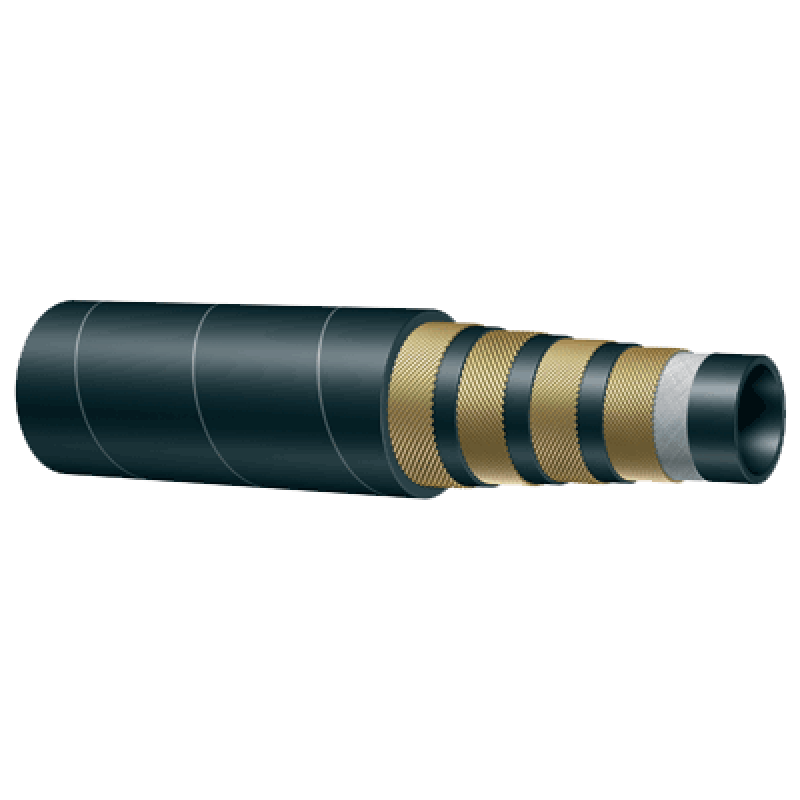

Рукава 4SH относятся к категории четырёхспиральных (четырёхслойная стальная спираль для повышения прочности), что и обеспечивает их класс по давлению. Они производятся с опорой на ISO (для унификации размеров и давлений), DIN (для европейской техники) и SAE (для многонациональных парков машин), поэтому их удобно использовать в смешанном автопарке.

Для долговечной обжимки применяют специальные муфты и интерлок-системы. Например, при необходимости сверхнадёжного соединения используют интерлок SF-3000, а для силовых линий на базе других серий — муфты 1SN/2SC с зачисткой. Прямые сборки с гаечными концами делаются через прямые гайка–гайка или ORFS-компоненты.

Таблица типовых DN и давлений

Ниже — примерный диапазон для 4SH (точные значения всегда сверяйте с паспортом производителя):

Размеры DN, обжим и переходы

Профессиональные рукава высокого давления DUNLOP HIFLEX 4SH позволяют собирать линии разного калибра: от компактных DN10–DN12 для маневренной техники до DN25 для тяжёлых гидравлических контуров. Для точной геометрии монтажа применяют угловые фитинги — как стандартные метрические 90°, так и BSP-повороты.

При разводке нескольких контуров в одну линию используют тройники с внутренней резьбой, например Т-образные BSP. Для точного стыка со шлангами других серий можно задействовать переходы типа проходные P или разборные адаптеры.

Таблица по резьбам и применению

Эта схема поможет подобрать соединения под конкретный тип техники:

Связанные серии, муфты и комплектующие

Часто профессиональные рукава высокого давления работают в связке с другими шлангами и муфтами. Для параллельных линий или гидростанций можно использовать рукава серии R15 и соответствующие им interlock-муфты. Если в системе присутствуют термочувствительные среды, пригодятся термопластиковые рукава VE8, а для сборки «на месте» — система Steck-соединений.

Если требуется сделать разборный стык с трубной линией, применяется проходной штуцер–штуцер P или комбинация с деталями IR-V. Для тяжёлых спиральных шлангов ставят интерлок-обжим, а для 4SP/4SH — отдельные муфты 4SP/4SH.

Отрасли применения и эксплуатация

Рукава для гидравлики DUNLOP HIFLEX 4SH применяются в сельском хозяйстве, коммунальной сфере, на строительных площадках, в нефтегазовом сегменте и машиностроении. Они подходят для оборудования с длительной работой на высоком давлении: насосные станции, гидропрессы, подъёмники, крановая техника, бетононасосы.

Для сборок с большим количеством поворотов и ответвлений удобно использовать рукава 4SP в сочетании с 4SH — так удаётся оптимизировать стоимость и не потерять в надёжности. В линиях с нестандартными углами ставят угловые метрические фитинги, а при необходимости тройниковых подключений — проходные соединения.

Для сервисных служб и автопарков с разнородной техникой полезно держать в наличии прямые гайка–гайка и прямые фитинги — это упрощает ремонтные выезды. А если в системе присутствует R13/R15 или спиральные шланги большего диаметра, пригодятся interlock-муфты и специализированные соединения IR-V.
