Муфты обжимные 1SN/2SN для рукавов высокого давления — надежные обжимные фитинги для сборки гидролиний в строительной и дорожной технике, промышленности, агросекторе и нефтесервисе. Эти муфты для РВД рассчитаны под типовые конструкции оплеточных рукавов 1SN и 2SN, обеспечивают герметичное соединение под рабочие нагрузки до 400 бар (≈5800 psi) и совместимы с резьбами BSP, UNF/JIC, ORFS и NPT, а также с требованиями DIN/ISO/SAE.

Назначение и конструкция муфт обжимных 1SN/2SN

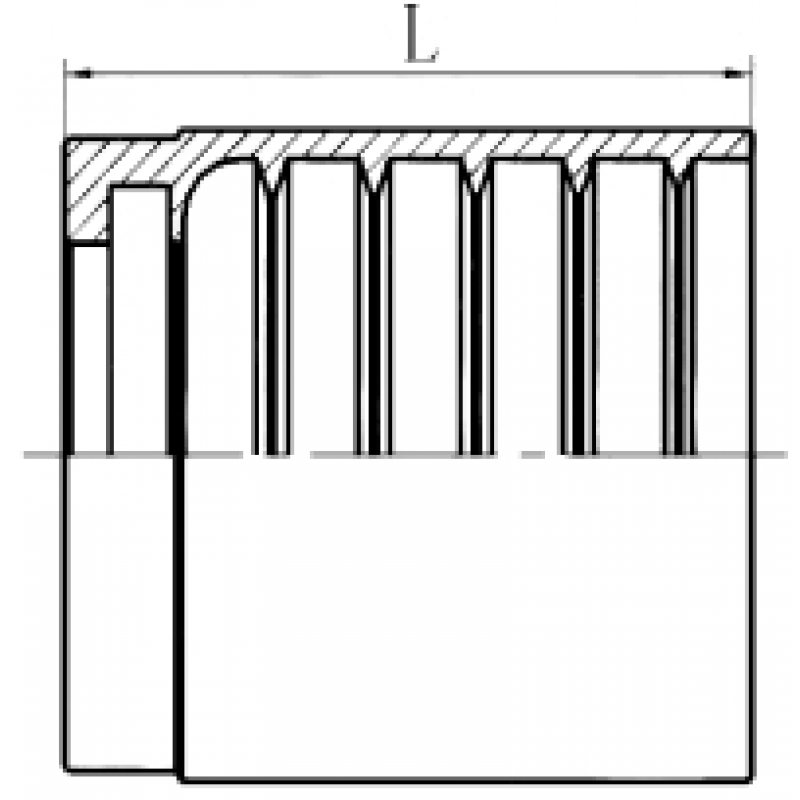

Муфты обжимные 1SN и муфты обжимные 2SN применяются для оплеточных рукавов согласно EN 853: внутренняя геометрия и длина гильзы адаптированы к толщине резины и проволочной оплетки конкретного типоразмера DN. Правильная муфта минимизирует срез резины в зоне обжима и обеспечивает стабильный ресурс под высокими импульсами.

Для типовых сборок используются муфты под давление с переходами на BSP, UNF/JIC, ORFS и NPT. Верная связка «рукав-муфта-ниппель» критична для безопасности и долговечности.

Совместимость резьб и стандартов: BSP, JIC/UNF, ORFS, NPT

Муфты для гидравлики выпускаются под разные стандарты: цилиндрическая BSPP с уплотнением по торцу/кольцу, конусная JIC (UNF 37°), плоское уплотнение ORFS и коническая NPT. Для перехода на трубные соединения с развальцовкой 90° используйте соответствующие элементы по SAE J1453 и семейство SAE J512/J513.

Для плоских уплотнений востребованы ORFS-решения и их альтернативы из раздела ORFS G. При необходимости тонкой регулировки ориентации используйте ввертные регулируемые штуцеры и прямые UNF.

Диаметры DN, рабочее давление и радиус изгиба

Подбор размеров муфт 1SN/2SN выполняют по DN рукава: DN6–DN25 наиболее популярны для мобильной техники. Рабочие диапазоны для муфт высокого давления согласуются с паспортом РВД: 225–400 бар для 1SN, 250–400 бар для 2SN в зависимости от DN и производителя.

Соблюдайте минимальный радиус изгиба — это критично для ресурса и герметичности обжимного соединения. Для особо тяжелых режимов и спиральных рукавов используйте специализированные решения, например для 4SH/CS.

Материалы, покрытия и защита линии

Муфты для агрессивных жидкостей и тяжелых условий выполняются из углеродистой стали с цинк-никелью или нержавеющей стали; для жарких зон предусмотрена огнеупорная защита и защитные ленты и крепеж. Для усиления концов применяйте усилительные втулки.

При частых перенастройках помогают регулируемые штуцеры, а для транспортировки и консервации — заглушки BSPT/NPT и колпачки БРС.

Сборка и контроль качества: шаги, инструмент, допуски

Перед обжимом зачистите наружный слой до требуемой глубины, вставьте хвостовик до упора и установите обжимную муфту по метке. Используйте калибр-щуп для контроля посадки и пресс-кольца согласно карте обжима производителя.

После обжима проверьте отсутствие овальности и заусенцев, проведите гидроиспытание на 1,5× рабочего давления. Для серийных линий применяют карты контроля и бирки с датой, давлением и исполнением резьбы (BSP, UNF/JIC, ORFS, NPT).

• Резьбовые переходы: FIRG, VEBA
• Прямые решения: BSP тип H, UNF тип A
• Угловые элементы: 45°, NPT 45°

Выбор под задачу: давление, среда, отрасль

Для муфт для строительной техники и сельхозмашин ориентируйтесь на давление 250–400 бар, устойчивость к ударам и простоту сервисирования. В нефтесервисе и на буровых критичны химстойкость и температурный диапазон; здесь уместны покрытия Zn-Ni и нержавеющие исполнения.

Если система работает на пределе по давлению, рассмотрите усиленные компоненты и спиральные рукава (R13/R15). Например, раздел R15 HARDEX поможет спроектировать линию с большим запасом прочности.

Сопутствующие позиции для надежной сборки

Чтобы купить муфты обжимные и собрать линию «под ключ», добавьте в заказ связанные компоненты: прямые и угловые фитинги, защиту рукава, заглушки для транспорта и маркировку. Для специфических переходов используйте адаптеры APM, а для спиральных рукавов — специальные муфты.

На этапе монтажа пригодятся заглушки BSPT/NPT и крепеж/ленты, а для интеграции с развальцованными трубами — позиции по SAE J512/J513.
